Das Relai

Ein Relai ist ein elektrisch betriebenes Schaltgerät, das mithilfe eines kleinen Steuerstroms einen größeren Laststrom in einem anderen Stromkreis ein- und ausschalten kann. Es wird häufig verwendet, um eine elektrische Trennung zwischen Steuer- und Laststromkreis zu erreichen und um hohe Ströme oder Spannungen zu schalten, die direkt von einer Steuerschaltung nicht gehandhabt werden können.

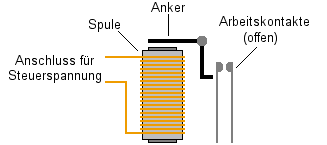

Funktionsweise eines Relais

Ein Relais besteht aus den folgenden Hauptkomponenten:

1. Elektromagnet: Eine Spule aus Draht, die durch Anlegen eines Stroms magnetisch wird.
2. Schalter (Kontaktgruppe): Der Teil, der durch den Magnetismus geschlossen oder geöffnet wird.
3. Federmechanismus: Dieser hält den Schalter in der Ausgangsposition, wenn kein Magnetismus wirkt.
4. Anker: Ein bewegliches Eisenstück, das durch den Elektromagneten angezogen wird.

Arbeitsweise:

1. Ruhezustand: Wenn kein Strom durch die Spule fließt, bleibt der Anker durch die Feder in seiner Ausgangsposition. Die Kontakte bleiben in ihrer voreingestellten Position: normal geschlossen (NC) oder normal geöffnet (NO).

2. Magnetisierung: Wenn ein Steuerstrom durch die Spule fließt, erzeugt diese ein Magnetfeld. Der Anker wird dadurch angezogen und bewegt die Kontaktgruppe.

   • Wenn der Kontakt zuvor geöffnet war (NO), wird er geschlossen.
   • Wenn der Kontakt zuvor geschlossen war (NC), wird er geöffnet.

3. Schalten des Laststroms: Der Schaltvorgang im Relai ermöglicht es, einen Laststromkreis zu schließen oder zu unterbrechen. Dabei kann der Laststrom wesentlich größer sein als der Steuerstrom.

4. Rückstellung: Wenn der Steuerstrom abgeschaltet wird, verschwindet das Magnetfeld, und die Feder bringt den Anker in die Ausgangsposition zurück.

Arten von Relais

1. Mechanisches Relai: Arbeitet rein mechanisch mit den oben beschriebenen Prinzipien.
2. Halbleiter-Relai (SSR): Nutzt elektronische Bauteile wie Transistoren, um Schaltvorgänge durchzuführen.
3. Zeitrelai: Schaltet den Laststromkreis nach einer definierten Verzögerung ein oder aus.
4. Koppelrelai: Wird verwendet, um Signale zwischen verschiedenen Spannungs- oder Stromkreisen zu übertragen.

Praktische Anwendungen von Relai

Relai sind in vielen Bereichen unverzichtbar, insbesondere wenn hohe Ströme oder Spannungen geschaltet werden müssen. Hier einige Anwendungsbeispiele:

1. Automobilindustrie: Relais schalten große Verbraucher wie Scheinwerfer, Heizungen oder Hupe.
2. Haushaltsgeräte: Waschmaschinen oder Geschirrspüler nutzen Relais, um Pumpen oder Motoren zu steuern.
3. Industrieanwendungen: Relais steuern Maschinen oder sichern Steuerkreise ab.
4. Sicherheitsanwendungen: In Alarmanlagen und Sicherheitsschaltungen können Relais verwendet werden, um Alarmsysteme zu aktivieren.

Vor- und Nachteile von Relais

Vorteile:

1. Elektrische Isolation: Relais bieten eine vollständige Trennung zwischen Steuer- und Laststromkreis.
2. Hohe Belastbarkeit: Mechanische Relais können hohe Ströme und Spannungen schalten.
3. Flexibilität: Relais können mehrere Schaltkontakte (NO und NC) haben, was sie vielseitig einsetzbar macht.
4. Sicherheitsaspekte: Aufgrund der Isolation sind Relais sicher in der Anwendung.

Nachteile:

1. Mechanischer Verschleiß: Da Relais bewegliche Teile enthalten, können sie mit der Zeit verschleißen und ausfallen.
2. Langsame Schaltgeschwindigkeit: Relais schalten langsamer als elektronische Bauelemente wie Transistoren.
3. Größe: Relais sind größer und schwerer als moderne elektronische Schalter.
4. Geräuschentwicklung: Mechanische Relais machen ein Klickgeräusch beim Schalten.

Vergleich: Relai vs. Transistor

Warum Relais und nicht Transistoren?

Relais eignen sich besonders dann, wenn:

• Hohe Lastströme oder Spannungen geschaltet werden müssen.
• Eine galvanische Trennung zwischen Steuer- und Lastkreis erforderlich ist.
• Nur einfache Steuerungen benötigt werden.

Transistoren sind ideal, wenn:

• Schnelle Schaltvorgänge erforderlich sind.
• Platz und Gewicht entscheidend sind.
• Die Schaltung nur geringe Lasten schalten muss.
