Bipolartransistoren

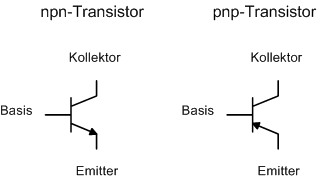

Ein Bipolartransistor (BJT, Bipolar Junction Transistor) ist ein Halbleiterbauelement, das Stromfluss steuern und verstärken kann. Er wird in vielen analogen und digitalen Schaltungen eingesetzt und ist aus drei Schichten unterschiedlicher Dotierung aufgebaut. Diese Schichten bilden zwei p-n-Übergänge, was ihm die Fähigkeit verleiht, als Verstärker oder Schalter zu fungieren. Ein BJT hat drei Anschlüsse: die Basis (B), den Kollektor (C) und den Emitter (E). Die beiden Haupttypen von Bipolartransistoren sind der NPN-Transistor und der PNP-Transistor.

Grundaufbau und Dotierung

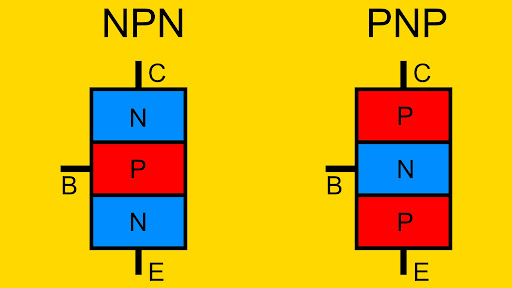

Ein BJT besteht aus drei unterschiedlich dotierten Halbleiterschichten:

• NPN-Transistor: Die Reihenfolge ist N-P-N, wobei der Kollektor und der Emitter n-dotiert und die Basis p-dotiert sind.
• PNP-Transistor: Die Reihenfolge ist P-N-P, wobei der Kollektor und der Emitter p-dotiert und die Basis n-dotiert sind.

Die Funktionsweise der Transistoren basiert darauf, dass ein kleiner Strom an der Basis (B) den Stromfluss zwischen dem Kollektor (C) und dem Emitter (E) steuert.

Funktionsweise und Stromverstärkung

Der BJT funktioniert wie ein steuerbarer Widerstand: Ein kleiner Stromfluss an der Basis-Emitter-Strecke steuert einen deutlich größeren Stromfluss zwischen Kollektor und Emitter. Dabei sind zwei Betriebsarten entscheidend:

1. Aktiver Bereich (Verstärkermodus): Der Transistor arbeitet als Verstärker, indem ein kleiner Basisstrom $I_B$ einen größeren Kollektorstrom $I_C$ steuert.
2. Sättigungsbereich (Schaltermodus): Der Transistor arbeitet als Schalter. Wenn der Transistor "eingeschaltet" ist, fließt der maximale Strom zwischen Kollektor und Emitter.

Die Verstärkungsfunktion des BJTs wird durch den Stromverstärkungsfaktor $β$ beschrieben: $β = \frac{I_C}{I_B}$

wobei:

• $I_C$: der Kollektorstrom,
• $I_B$: der Basisstrom,
• $β$: der Verstärkungsfaktor, typischerweise zwischen 20 und 1000 (abhängig vom Transistortyp).

In der Praxis ist der Emitterstrom $I_E$ die Summe aus Kollektor- und Basisstrom: $I_E = I_C + I_B$

Dies ergibt das Verhältnis $I_C = β * I_B$ und $I_E$ lässt sich mit dem Stromverstärkungsfaktor des Transistors berechnen.

Funktionsweise im Detail: Betriebspunkte

Für praktische Anwendungen ist die Betriebsweise des Transistors in einem bestimmten "Arbeitspunkt" wichtig, der das Verhalten im Stromkreis festlegt:

1. Sperrbereich: Kein Basisstrom, kein Kollektorstrom – der Transistor ist ausgeschaltet.
2. Aktiver Bereich: Der Basis-Emitter-Übergang ist leitend und der Basis-Kollektor-Übergang ist gesperrt. Hier funktioniert der Transistor als Verstärker.
3. Sättigungsbereich: Beide Übergänge sind leitend – der Transistor ist voll eingeschaltet und leitet maximalen Strom.
4. Durchbruchbereich: Wird vermieden, da hier hohe Ströme fließen und der Transistor beschädigt werden könnte.

Formeln zur Berechnung in der Praxis

Ein BJT ist in der Schaltung meist über Widerstände und Spannungsquellen eingebunden, um ihn im gewünschten Betriebsmodus zu halten. Häufige Schaltungsarten sind die Emitter-, Basis- und Kollektorschaltung. Hier die wichtigsten Berechnungsgrundlagen:

Basis-Emitter-Spannung

Im aktiven Modus liegt zwischen Basis und Emitter eine Spannung $U_{BE}$, die für Siliziumtransistoren typischerweise etwa 0,7 V beträgt: $U_BE = 0.7 V$

Spannungen und Ströme

1. Basiswiderstand $R_B$: Ein Basiswiderstand limitiert den Basisstrom $I_B$, um die Verstärkung zu regulieren:

$I_B = \frac{U_{in} - U_{BE}}{R_B}$

Hier ist $U_{in}$ die Eingangsspannung.

1. Kollektorwiderstand $R_C$: In der Emitter-Schaltung, einer der häufigsten Konfigurationen, wird $R_C$ zur Begrenzung des Kollektorstroms verwendet:

$U_C = U_{CC} - I_C * R_C$

wobei $U_CC$ die Versorgungsspannung ist.

1. Verstärkung $\frac{U_{out}}{U_{in}}$: Die Spannungsverstärkung in der Emitter-Schaltung wird durch den Quotienten von Ausgangs- und Eingangssignal erreicht. Dies ist jedoch stark abhängig von $R_C$, dem Lastwiderstand und dem Innenwiderstand des Transistors.

Anwendung in Verstärker- und Schaltkreisen

1. Verstärker: Im aktiven Bereich verstärkt der Transistor kleine Signale am Eingang (Basis-Emitter-Strecke) zu größeren Signalen am Ausgang (Kollektor-Emitter-Strecke). Verstärker finden Anwendung in Audiosystemen, Radios und Signalverarbeitung.

2. Schalter: Im Sättigungs- und Sperrbereich kann ein Transistor als Schalter eingesetzt werden, indem er den Stromfluss zwischen Kollektor und Emitter an- und ausschaltet. Diese Schaltfunktion wird in digitalen Schaltungen, z. B. Mikroprozessoren, eingesetzt.

Bipolartransistoren sind aufgrund ihrer Vielseitigkeit und Leistungsfähigkeit in analogen und digitalen Anwendungen sehr verbreitet. Die präzise Kontrolle über Strom und Spannung sowie die einfache Berechnung machen sie zu einem der wichtigsten Halbleiterbauteile.
